Теплообменник пластинчатый разборный (скоростник) 100 кВт (80/60 С) ду 32 Ридан, Danfoss

Теплообменник Dаnfoss (Ридан) пластинчатый разборный для отопления и горячей воды.
Мощность 100 кВт (86 000 ккал/час) при разности температур по теплоносителю (горячей стороне) 80/60 грд С .
Способность теплопередачи от нагревающего контура к нагреваемому - 100 кВт при подаче в нагревательном контуре 80 С, обратке - 60 С.
Производит нагрев воды от 5 грд С до 55 С в количестве 1,7 м3/час при расходе теплоносителя 4,3 м3/час.
Потеря давления в горячем (нагревающем) контуре - 2,61 м.вод.ст.
Потера давления в холодном (нагреваемом) контуре - 0,45 м.вод.ст.
Расход по горячей стороне - 4,3 м3/час при скорости в порту/каналах 1,52/0,43 м/с
Расход по холодной стороне - 1,7 м3/час при скорости в порту/каналах 0,6/0,17 м/с

Диаметр присоединительных патрубков приварной Ду 32 мм.
Число пластин/компоновка пластин - 21-TL.
Компоновка каналов - 1х10+0х0 / 1х10+0х0
Внутренний объем,л - 1,7 + 1,7
Эффективная площадь поверхности нагрева 0,8 м2.
Максимальная рабочая температура - 130 С
Максимальное рабочее давление - 10 бар
Масса - 52 кг
Размеры, мм: глубина/ширина/высота - 313/210/611
Расстояние между патрубками межосевое, мм: высота/ширина - 381/70

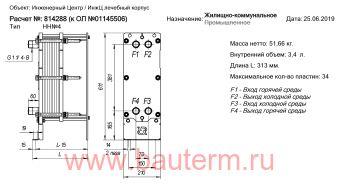

F1 - Вход горячей среды, F2 - Выход холодной среды, F3 - Вход холодной среды, F4 - Выход горячей среды (см. фото)
.
Разборный теплообменник имеет преимущество перед паяным в виде возможности более эффективного обслуживания.
