Регулятор температури AVTQ Ду20, Danfoss

Регулятор температуры прямого действия Danfoss AVTQ (003L7020) – с устройством для коррекции его работы в зависимости от расхода нагреваемой воды.
Регулятор Danfoss AVTQ (003L7020) предназначен для установки на скоростных водоподогревателях (как правило, пластинчатых) в системах горячего водоснабжения (ГВС) при отсутствии контура циркуляции.
AVTQ предупреждает повышение температуры внутри водоподогревателя сверх 40 °С в случае резкого сокращения водоразбора в системе ГВС.

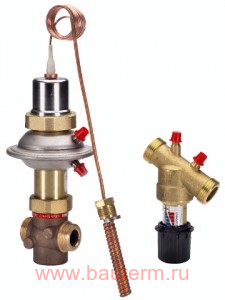

AVTQ состоит из регулирующего клапана и установленного на нем термостатического элемента. Клапан терморегулятора монтируется на обратном трубопроводе греющего теплоносителя. Термостатический элемент связан импульсными трубками с датчиком расхода AVDO, который устанавливается на трубопроводе холодной (водопроводной) воды.

Монтаж:
Регулятор Danfoss AVTQ (003L7020) может быть использован с большинством типов пластинчатых водоподогревателей.
Чтобы быть гарантированным от возможного взаимного влияния материалов водоподогревателя и регулятора температуры, рекомендуется в сомнительных случаях обращаться на завод – изготовитель подогревателя.
Система регулирования функционирует лучше, если температурный датчик установлен непосредственно внутри коллектора подогревателя. При этом датчик должен быть заведен в подогреватель как можно глубже, но в то же время так, чтобы он не упирался в разделяющую пластину (для двухходового водоподогревателя) или опорную плиту,то есть не доходил до них примерно на 5 мм. В противном случае датчик будет измерять не среднюю температуру воды, а температуру пластины.
Терморегулятор AVTQ должен быть размещен на обратном трубопроводе греющего теплоносителя вблизи от водоподогревателя.
Термостатический элемент AVTQ может быть установлен в любом положении, а диафрагменная секция повернута в позицию вокруг своей оси относительно корпуса клапана так, чтобы было удобно проложить импульсные трубки к датчику расхода AVDO.
Датчик расхода не следует размещать ниппелями вниз, чтобы уменьшить риск засорения импульсных трубок.
До монтажа AVTQ и присоединения импульсных трубок водоподогреватель и трубопроводы необходимо промыть. При заполнении системы водой следует выпустить ее из импульсных трубок диафрагменного элемента регулятора, ослабив компрессионные фитинги.
Рекомендуется на трубопроводах холодной воды и греющего теплоносителя предусмотреть сетчатые фильтры с размером ячейки сетки не более 0,6 мм.

Технические характеристики:
тип - AVTQ
Артикул (код) - 003L7020
Ду - 20 мм
kvs - 3,2 м3/ч
Ру - 16 бар
Среда - Циркуляционная вода
Тмин - 2 °C
Тмакс - 100 °C
Размер присоединения - G 1A
Материал - Красная бронза, mat. No. 2.1096.1 (RG 5)
Диапазон настройки температуры - 36–65 °C
Длина капиллярной трубки - 1 м
Макс. температура датчика - 130 °C
Макс. dP - 4 бар
Фактор кавитации - 0,6
Описание - С наружной резьбой, l капилляра – 1 м, в комплекте с AVDO.
Предназначение - для установки на обратном трубопроводе системы ГВС с коррекцией по расходу
воды (от датчика AVDO)
